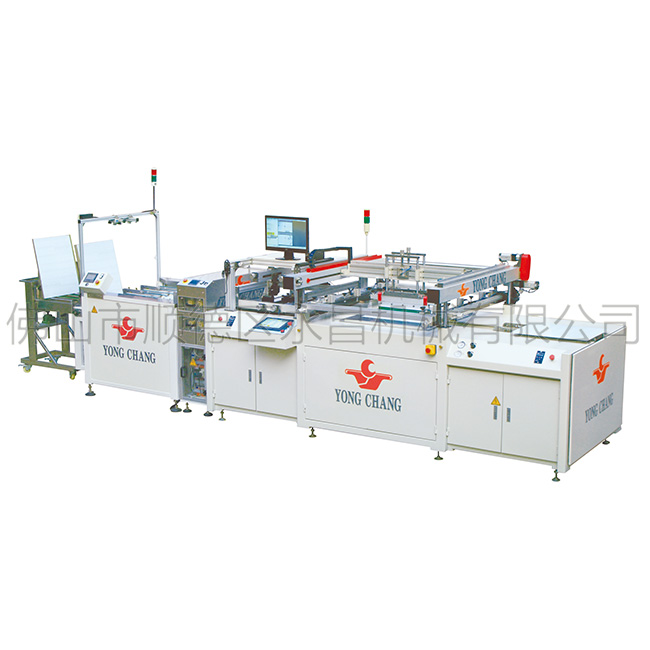

S-ZK系列全自動視像對位絲印機
S-ZK Series Fully Automatic CCD Rgistering PCB Screen Printing Machine
適用于硬質PCB之線路、阻焊及字符標示的高精度印刷
Suitable for rigid PCB circuit, solder mask, legend high-precision printing.
1. 全自動上料→除塵除靜電→CCD自動對位→印刷→出料。
2. 采用日本松下CCD視像處理系統，實現承印物的數字化快速自動對位。
3. 伺服電機驅動印刷與離網，實現數字設定同步離網功能，杜絕粘網現象發生。
4. 伺服電機驅動印件快速平穩移動，保證印件定位精確無誤。
5. 印刷壓力、網版調節便捷準確。刮刀角度隨意可調節并設置斜刮功能。
6. 印刷架四柱式水平升降機構，確保刮刀壓力均衡。
7. 關鍵零部件選用“ABB”、德國“REXROTH”(力士樂)、日本“MITSUBISHI”(三菱)、“THK”、 "SMC"、 "PANASONIC"(松下)、英國“NORGREN(諾冠)”等世界知名品牌。
詳細描述
技術參數
TECHNICAL SPECIFICATION
|
規格參數 MODEL |
S-ZK6060 |
|
最大印刷面積 Max.Printing Size |
600×600mm |
|
最小印刷面積 Min.Printing Size |
300×300mm |
|
最大網框尺寸 Max.Frame Size |
1200×1000mm |
|
印刷工作臺面積 Table Size |
700×900mm |
|
機械性產能 Mechanical Capacity |
700P/H |
|
校版微調范圍 Screen micro adjustment |
±10mm |
|
刮刀傾角可調范圍 Squeegee Inclination Angle |
0~25° |
|
刮刀斜擺角度 Swing Angle |
±8° |
|
印刷厚度
Thickness of Printout |
0.5~5mm |
|
CCD對位精度 Registering Precision |
±0.005mm |
|
CCD影像整合時間 Registering Integration Ttime |
0.05~0.1秒 |
|
機器重復精度 Mechanial Repeatabilily |
±0.015mm |
|
使用工作氣壓 Air Pressure |
0.5~0.6Mpa(5~6Bar) |
|
空氣耗量(約) Air Consumption |
6.5L/周期cycle |
|
適用電源 Power Supply |
380V/50Hz(三相四線Three Phass& Four Wires) |
|
機器總功率 Total Power |
5.2KW |
特殊規格接受定制
Accpts special specification orders
