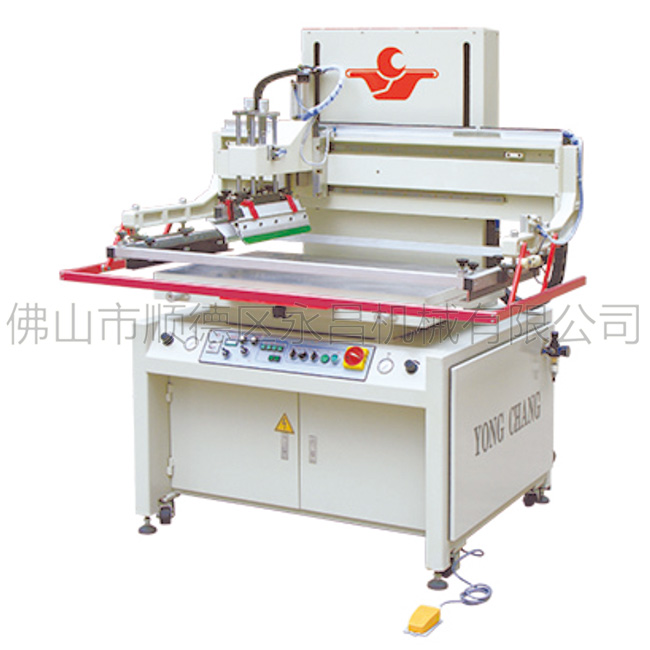

P-WFA系列線路板多功能絲印機
P-WFA Series Sreen Printing Machine For PCB(PSM)
適用于液態感光綠漆（塞孔）或（不塞孔）濕膜印刷及單、雙面、多層電路或柔性電路板之精細線路、文字標示的印刷
Suitable for coating Wet Film(PSM)or fine line, sold mask and legend printing of single-sided, double-sided boards, multi-layers and flexible circuit board.
1. 觸控式人機界面，數字化設置，多種功能任意選擇，并可預設印刷模式方便使用。
2. 印刷架電動升降，運行快速穩定，定位精準。
3. 印刷臺面具X、Y、Z三軸微調及自鎖功能，對版簡便準確，確保印刷精度。
4. 單或雙刮印刷、可按需調校印刷次數。雙離網設計、離網角及速度可調。并配有X/Y臺面移動機構，移動的調節幅度由0至10mm。
5. 多重安全防護裝置，保障操作人安全。
6. 關鍵零部件選用“ABB”、德國“REXROTH”(力士樂)、日本“MITSUBISHI”(三菱)、“THK”、"SMC"、"PANASONIC"(松下)、英國“NORGREN(諾冠)”等世界知名品牌。
詳細描述
技術參數
TECHNICAL SPECIFICATION
|
規格型號 MODEL |
P-WF6061A | P-WF6081A | P-WF80100A |
|
最大印刷面積 Max.Printing Size |
600×610mm | 600×810mm | 800×1000mm |
|
最大網框尺寸 Max.Frame Size |
900×1200mm | 900×1400mm | 1120×1760mm |
|
印刷工作臺面積 Table Size |
700×1000mm | 700×1200mm | 900×1500mm |
|
機械性產能 Mechanical Capacity |
600P/H | 600P/H | 500P/H |
特殊規格接受定制
Accpts special specification orders
